Spanntuchprofile System PRO

Das Spanntuchsystem PRO gestattet die Fertigung großflächiger Backlit- und Frontlit- Spanntuchanlagen.
Aufgrund der Möglichkeit der Verwendung von Spanntuch bis zu einer Rollenbreite von 5 m und 50 m Länge sind stoßfreie großformatige Werbeflächen realisierbar.
Basis des Systems sind dabei Spannrahmen in vier verschiedenen Ausführungen und Clips zum Befestigen des Spanntuchs in den Rahmen. Komplettiert wird das System durch entsprechende Abdeckungen der Spannrahmen und ein Seitenprofil.
Zusätzlich stehen Stützprofile zur Verfügung, die anstelle der sonst üblichen Schweißverbindungen eine Montage nur über Schraubverbindungen erlauben bzw. eine Ausführungsvariante zulassen, bei der im fertig montierten Zustand einer Spanntuchanlage die komplette Front mit dem befestigten Spanntuch abgenommen oder nach oben geklappt werden kann.

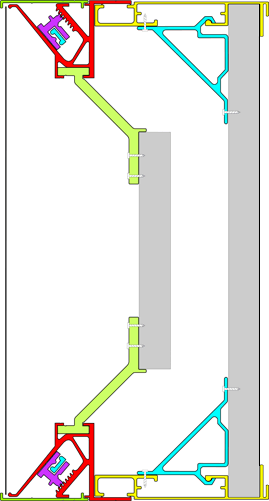

Ebenso ist eine problemlose Umrüstung bestehender Leuchtwerbeanlagen mit Acrylscheibe auf Spanntuchtechnik möglich.

Galerie

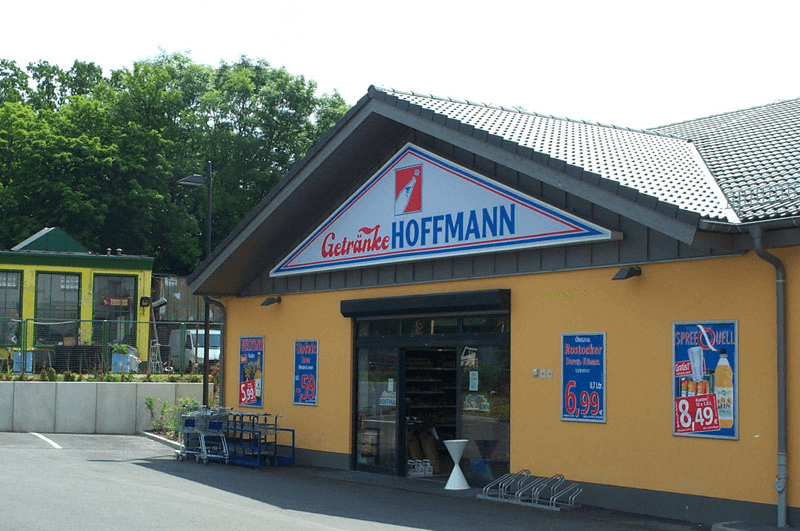

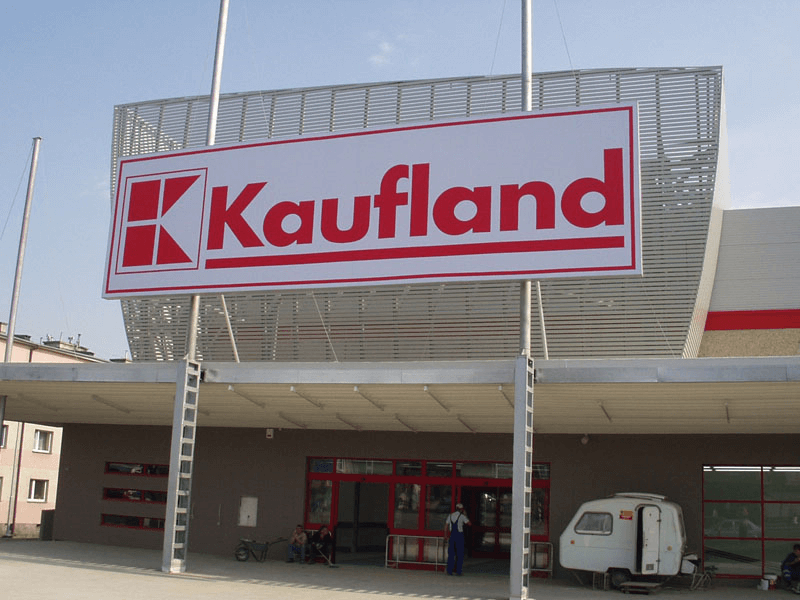

Leuchtreklame aus Spanntuchsystem PRO
Spanntuchanlage aus Spannrahmen classic

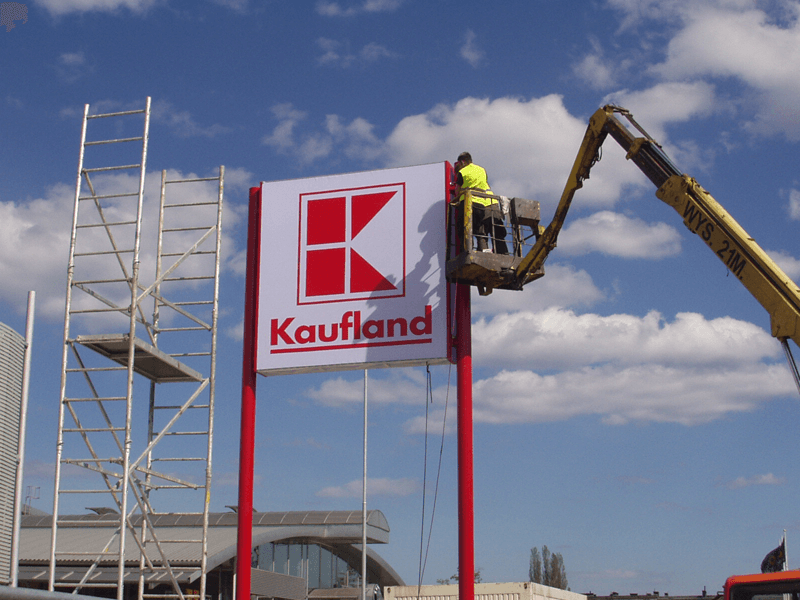

Montage einer doppelseitigen Spanntuchanlage

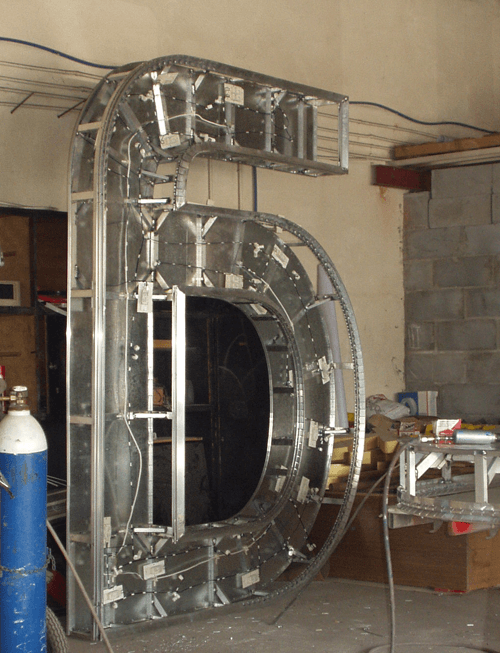

Buchstaben aus Spannrahmen bleed

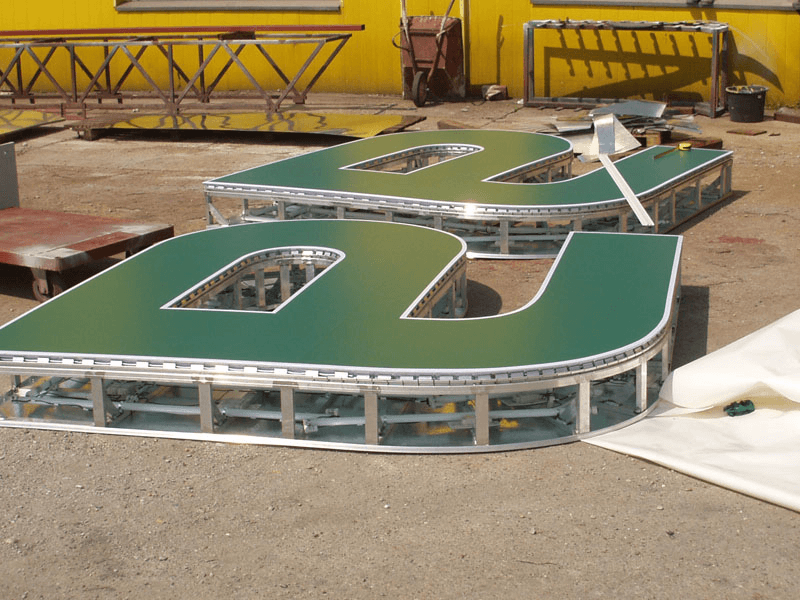

fertige Buchstaben aus Spannrahmen bleed

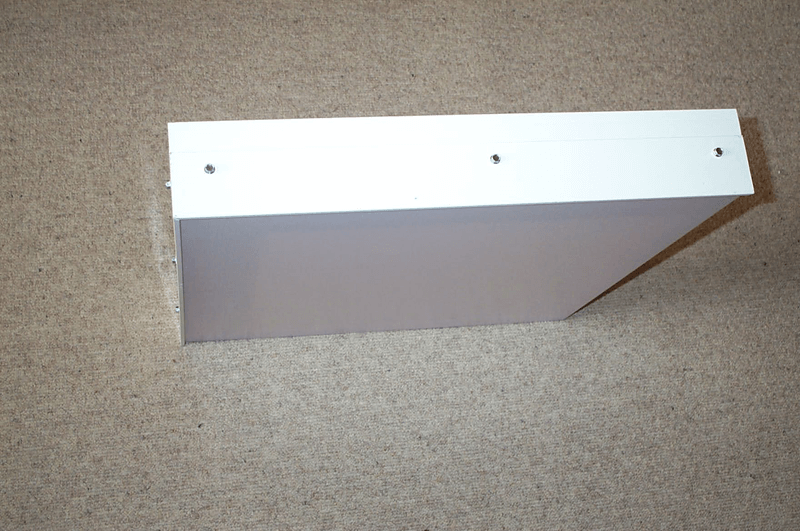

Frontlit-Anlage aus Spannrahmen bleed
Frontlit-Spanntuchanlage
Spannrahmen bleed - frontlit

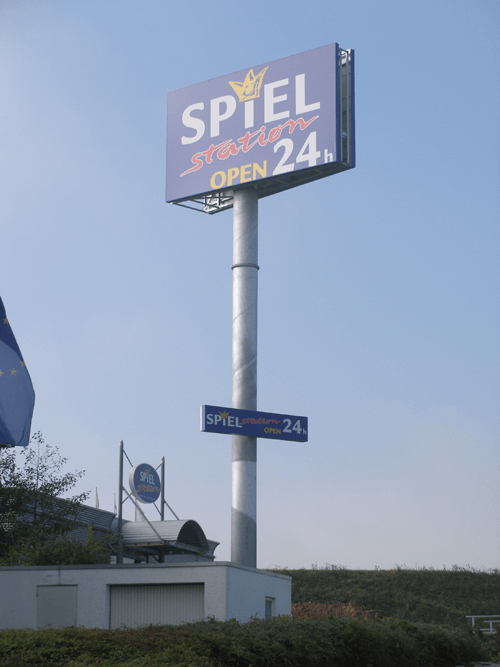

Werbeturm - Spannrahmen classic
Spannrahmen bleed - Kreisfertigung

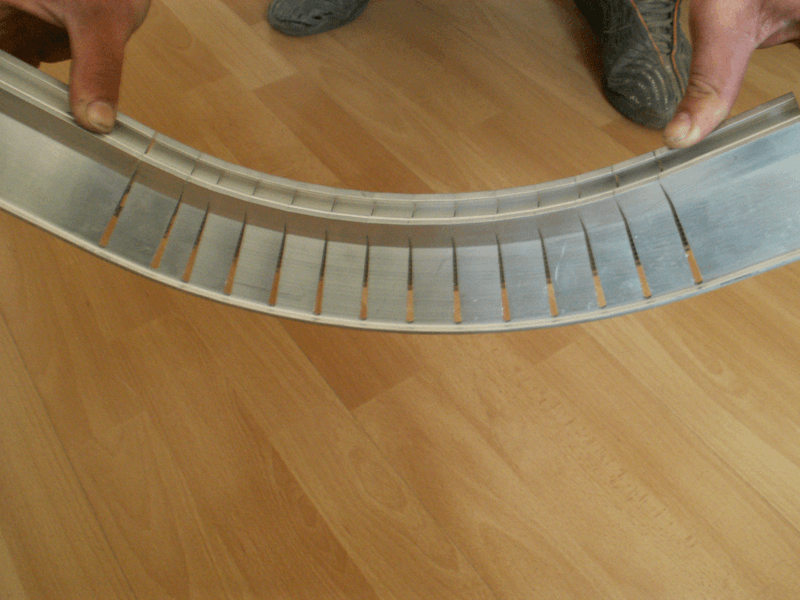

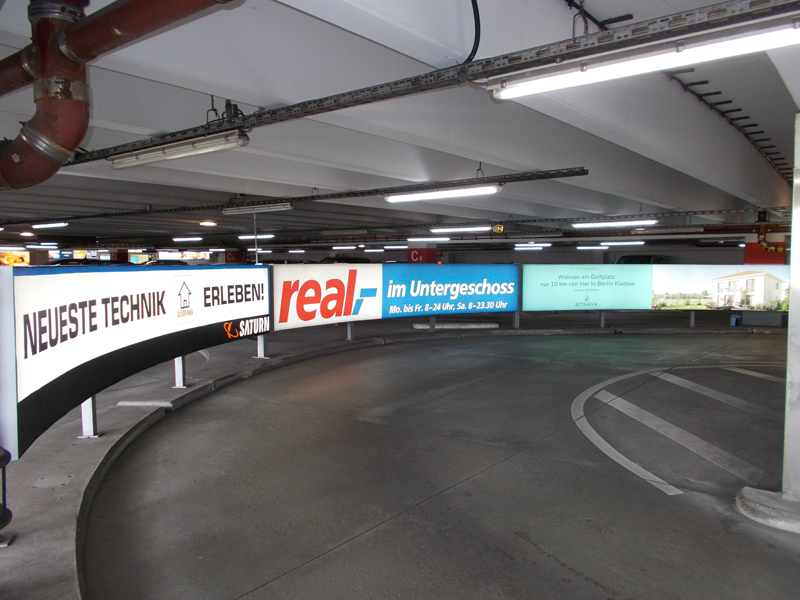

Spannrahmen bleed, Radius

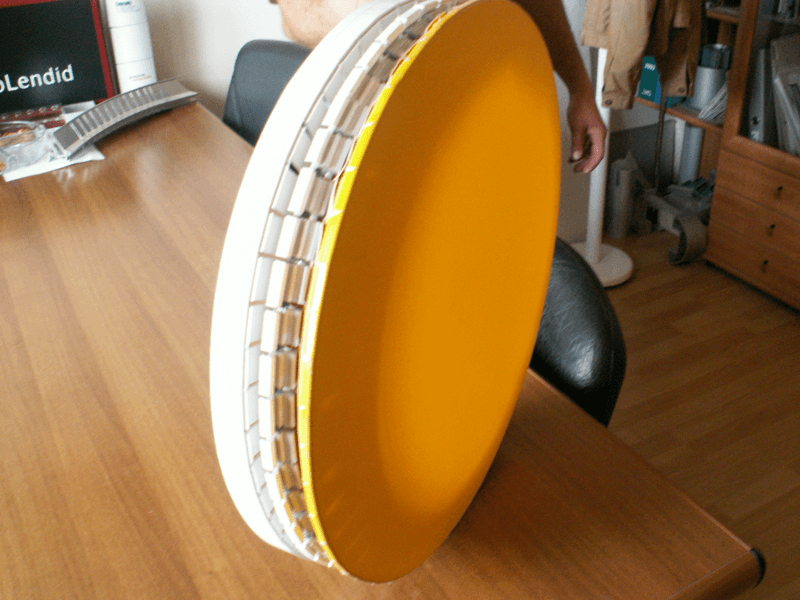

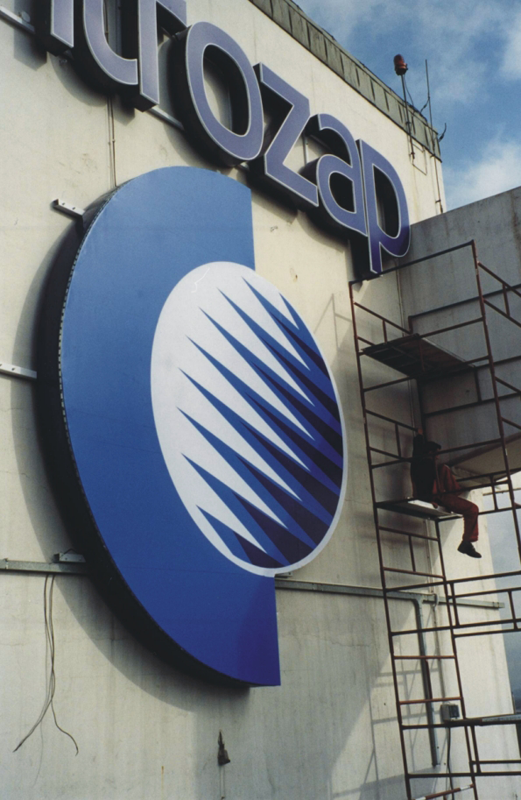

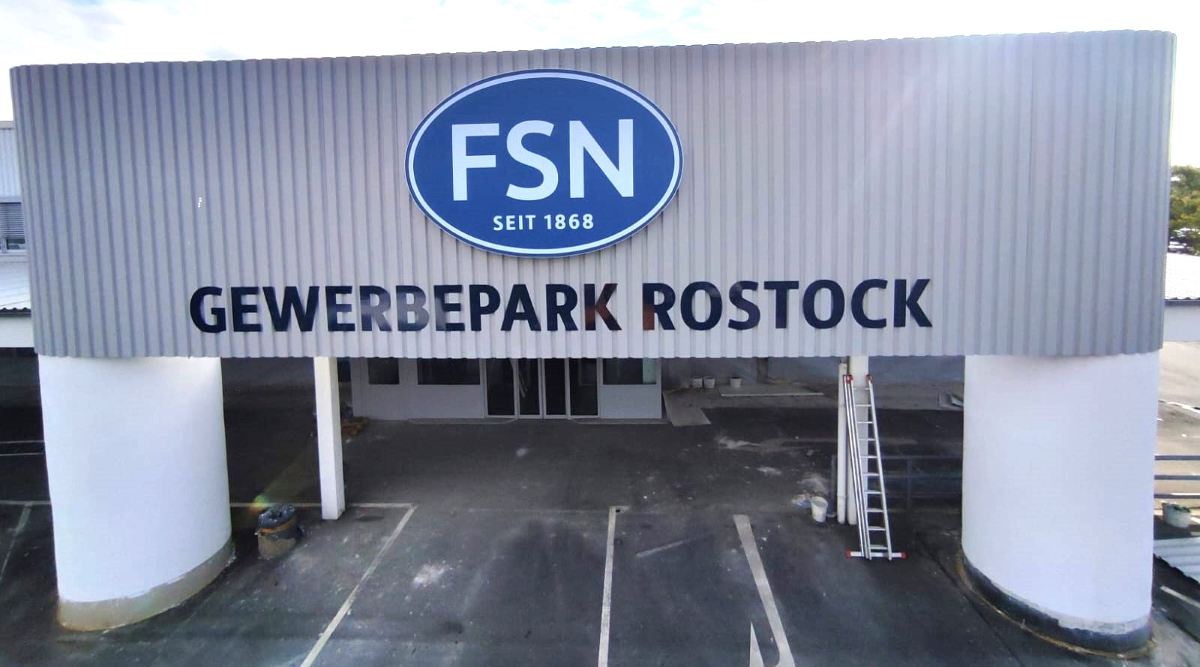

runde Spanntuchanlage - bleed
Rückseite von runder Spanntuchanlage

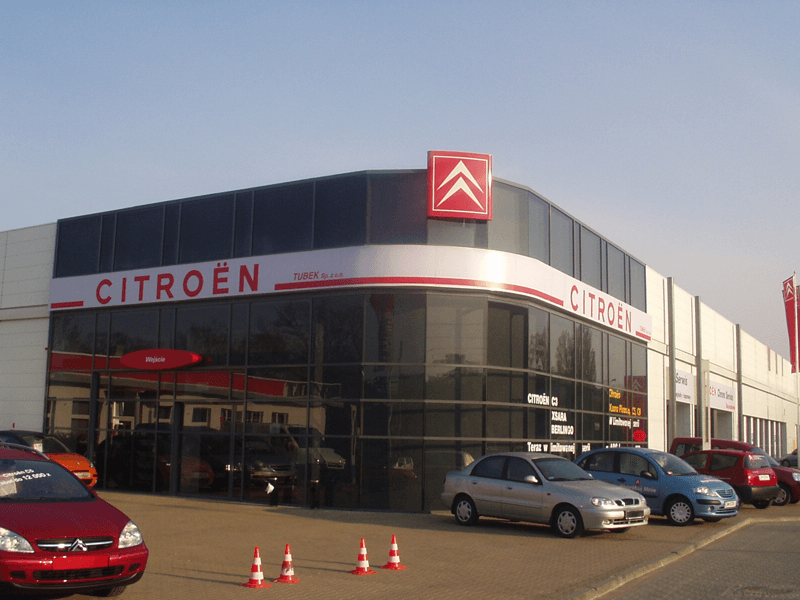

Werbeanlage Autohaus mit Spanntuchsystem PRO

bleed

Querschnitt Spannrahmen bleed

Spannrahmen „bleed“ mit Abdeckung, Clip (blau) und Ausfüller (gelb).

bleed led

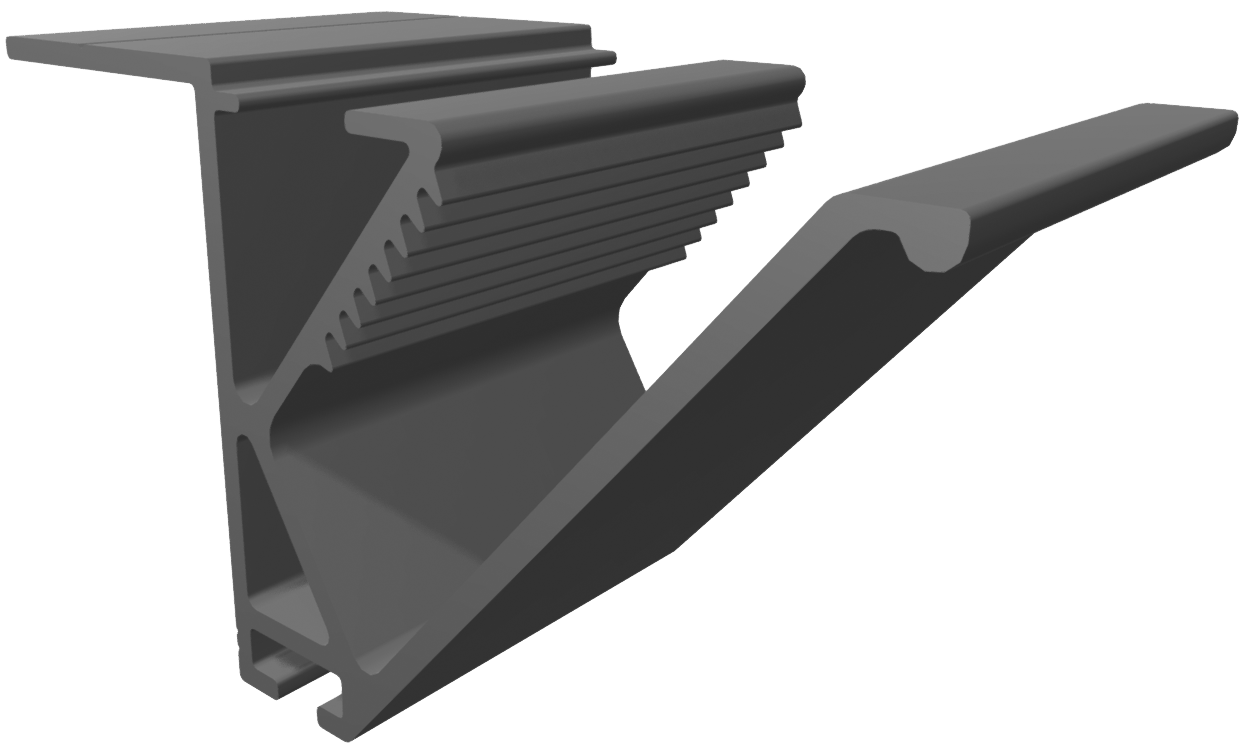

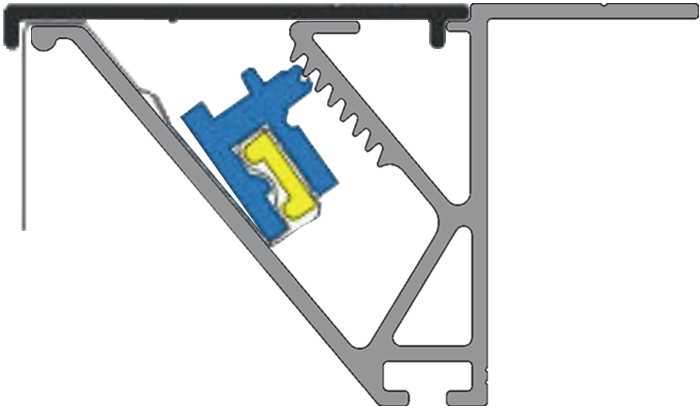

Querschnitt Spannrahmen bleed led

Spannrahmen „bleed led“ für eine optimale Ausleuchtung aus der Rückwand.

classic

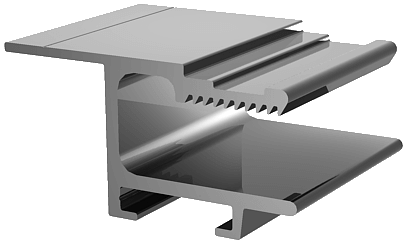

Querschnitt Spannrahmen classic

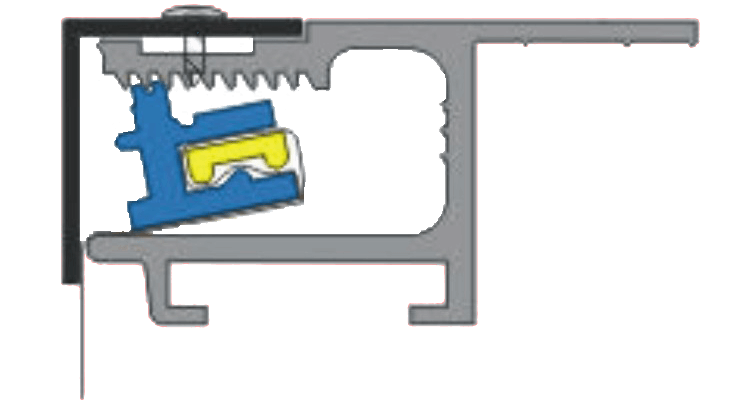

Spannrahmen „classic“ mit Abdeckung, Clip (blau) und Ausfüller (gelb).

ecoled

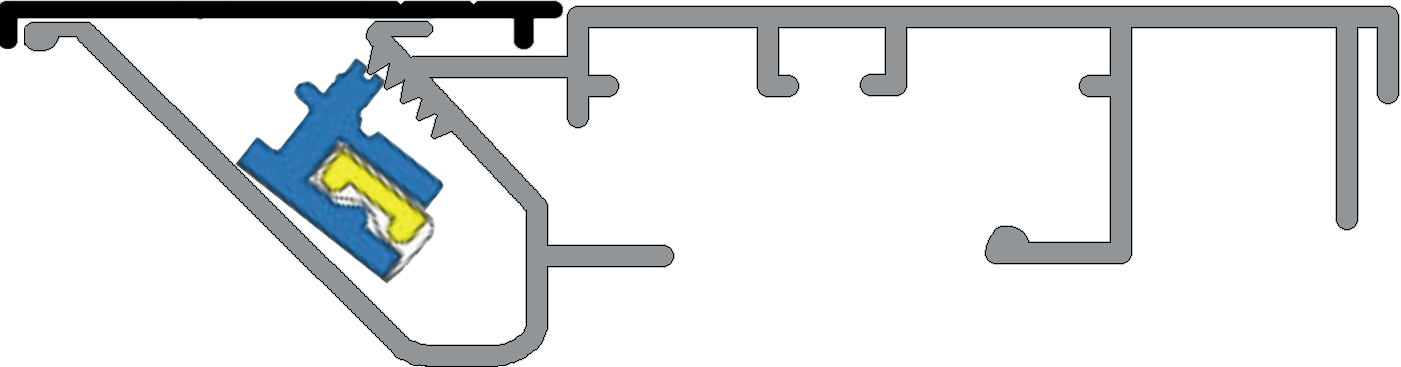

Querschnitt Spannrahmen ecoled

Spannrahmen „ecoled“; für Anlagen bis 250 cm Bauhöhe.

Hinweise zum Bau von Spanntuchanlagen

Die optimale Tiefe der Spanntuchtransparente kann frei gewählt werden, indem eine entsprechende Tragkonstruktion gefertigt wird, auf die die Spannrahmenprofile aufgesetzt werden. Der seitliche Abschluss kann dann über eine Verkleidung mit Aluminiumblechen erfolgen.
Alternativ bieten wir ein Seitenprofil in der Breite 110 mm an. Bei Verwendung dieses in Verbindung mit den Spannrahmen wird eine Bautiefen von 165 mm erzielt.
Ein Video zur Vorbereitung des Spanntuchs und zum Spannvorgang selbst gibt Ihnen Hinweise zur Montage eines Banners.

Schraubkonstruktion mit Spannrahmen bleed

Seitenprofil 110 mm mit Rahmenstützprofil (blau) und Stützprofil (grün);
in dieser Kombination für Schraubkonstruktionen geeignet;
Gesamtbautiefe 165 mm.

Stützprofil (grün) mit Senkrechtstrebe bei Schweißkonstruktionen optional.

Seitenprofil mit Spannrahmen classic

Spannrahmen „classic“ mit Seitenprofile 110 mm (gelb); Gesamtbautiefe 155 mm

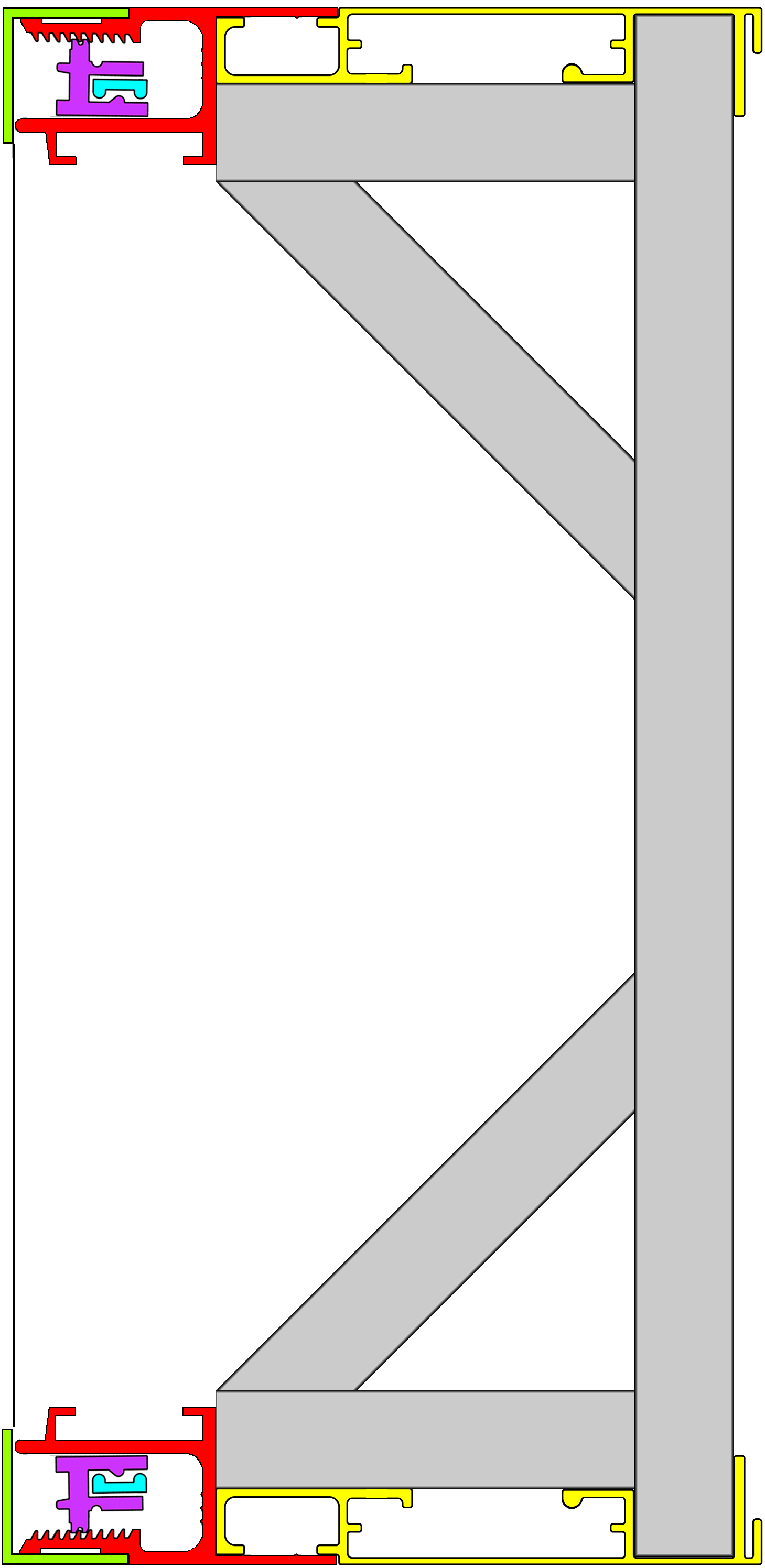

Für Konstruktionen, bei denen das Spanntuch von vorn verspannt werden muss.

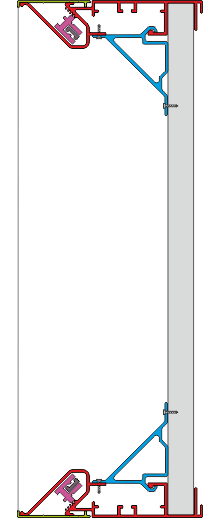

Schraubkonstruktion Spannrahmen ecoled

Spannrahmen „ecoled“
135 mm Gesamttiefe;
mit Rahmenstützprofil (blau).

Besonders geeignet für LED-Zargenausleuchtungen und Schraubkonstruktionen bis 250 cm Bauhöhe.

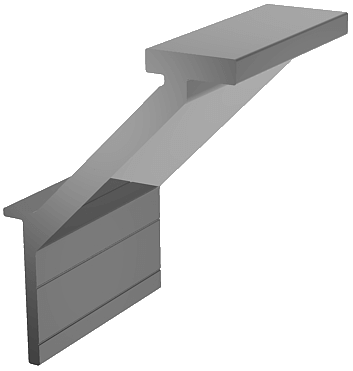

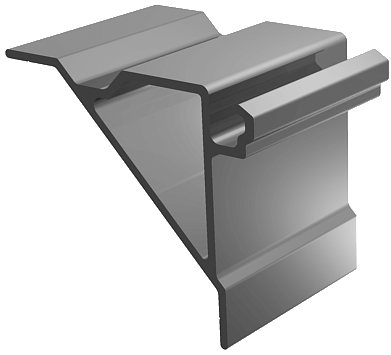

Mit Hilfe der Elemente „Stützprofil“ (SFW 0201) und „Rahmenstützprofil“ (SFW 0301) ist es möglich, die Tragkonstruktion - anstelle der gebräuchlichen  Schweißverbindungen - nur durch Schraubverbindungen auszuführen.

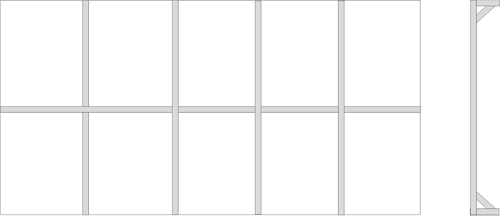

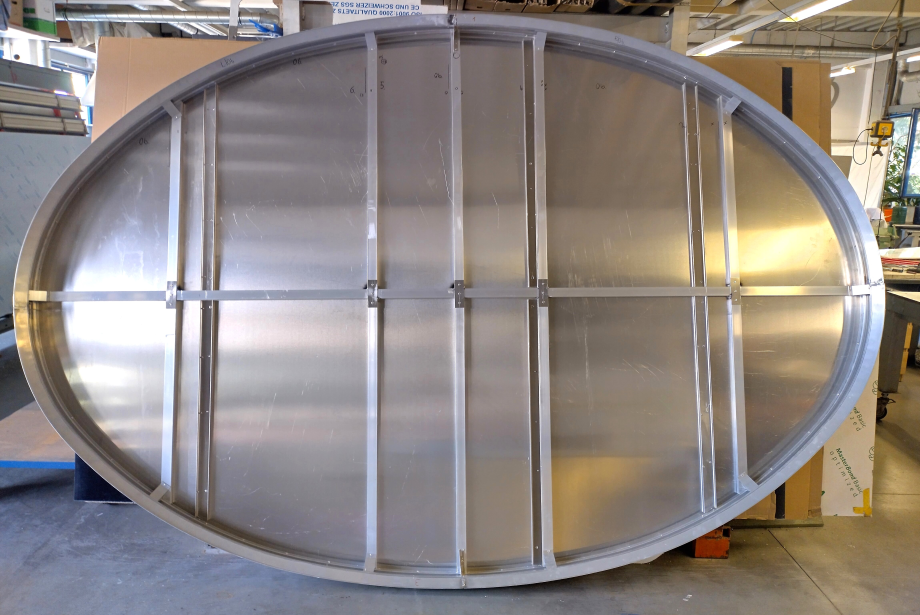

Stützrahmen für Spanntuchanlage

Da bei Spanntuchtransparenten sowohl durch das Spannen des Tuchs als auch durch Windlasten Zugkräfte auf die umlaufenden Seitenteile wirken, muss ein entsprechender Stützrahmen gefertigt werden, an dem die eigentlichen Sprannrahmenprofile befestigt werden.
Das Tuch wird mit Hilfe von Clips und Ausfüllern im jeweiliegen Spannrahmen verspannt.
Dabei sollte das Tuch zunächst in der oberen Kante auf der ersten Rasterung eingehängt werden. Anschließend erfolgt die erste seitliche Befestigung in der ersten Rasterung, danach die zweite seitliche Befestigung mit maximaler Stärke.
Gegebenenfalls kann die erste seitliche Spannung noch verstärkt werden. Bei Faltenfreiheit wird abschließend die untere Kante gespannt. Hier finden Sie Hinweise zur Bemaßung von Spannlinien und sichtbarer Fläche.

Artikelnummern

Spannrahmen „bleed“ (Profil 5 m Länge)

SF 0260

Spannrahmen bleed

Spannrahmen „bleed led“ (Profil 5 m Länge)

SF 0160

Spannrahmen bleed led

Spannrahmen „ecoled“ (Profil 5 m Länge)

SF 0560

Spannrahmen ecoled

Spannrahmen „classic“ (Profil 5 m Länge)

SF 0460

Spannrahmen classic

Abedckung „bleed“, „ecoled“ und „eco-bleed“ (Profil 5 m Länge)

SF C 0060

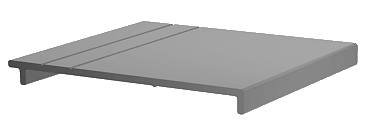

Abdeckung für Spannrahmen bleed und ecoled

Abedckung „classic“ (Profil 5 m Länge)

SF C 0260

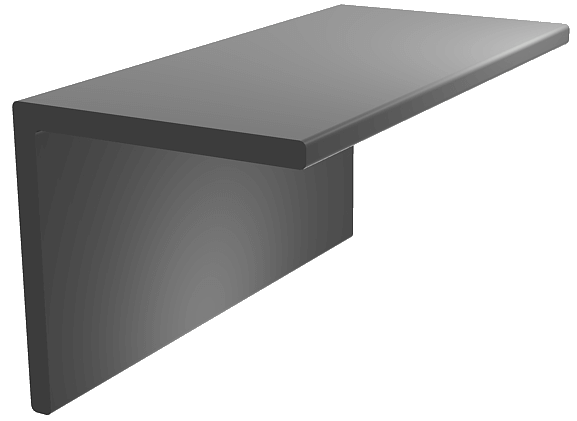

Abdeckung für Spannrahmen classic

Clip (Profil 5 m Länge)

SCM 0269

Clips für Spanntücher

Ausfüller (Profil 5 m Länge) für Spanntuch bis 500 g/m2

für Spanntuch über 500 g/m2

SCM 0271

SCM 0270

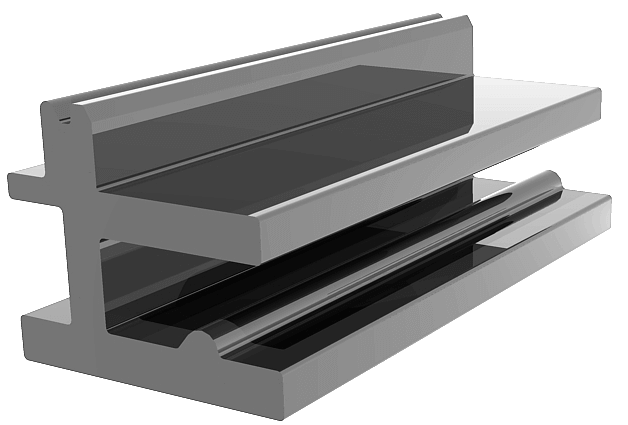

Ausfüller für Spanntuch

Clip und Ausfüller für Spanntuch bis 500 g/m2
(Zuschnitte 4 cm)
für Spanntuch über 500 g/m2

SCM 0200N

SCM 0200A

Clip und Ausfüller Zuschnitte

Stützprofil (Zuschnitte 4 cm Länge)

SFW 0201

Stützprofil

Rahmenstützprofil (Zuschnitte 4 cm Länge) für „ecoled“

SFW 0301

Rahmnestützprofil

Seitenprofil 11 cm (Profil 5 m Länge)

SS 0110

Seitenprofil 11 cm für Spannrahmen
