LED-Module zur Ausleuchtung aus der Rückwand

LED-Modul

Zur Ausleuchtung aus der Rückwand können Sie je nach Bedarf und Anwendung aus drei verschiedenen Modellen wählen.
Ab Bautiefen von 50 mm kommt das Modul 3SLN120W zum Einsatz und liefert 105 lm bei nur 0,75 W Verbrauch.
Soll es noch etwas heller sein, können Sie die Module 3SLN120PW mit 150 lm verwenden, welche bis 300 mm Bautiefe Verwendung finden.

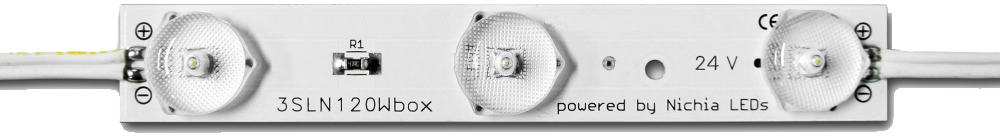

Die Module 3SLN120Wbox sind für Anlagen ab einer Bautiefe von 135 mm konzipiert und sind so zum Beispiel für das Spanntuchprofil „ecoled“ geeignet. Bei entsprechender Tiefe reichen 6 - 9 Module je m².
Gern beraten wir Sie und finden für Sie die optimale Lösung für Ihre Leuchtwerbung.

Beispielrechnung zur Ausleuchtung aus der Rückwand

Unverbindliche Beispielrechnung für Leuchtkästen 100 cm x 100 cm.
In Abhängigkeit vom zu durchleuchtenden Material kann die Zahl der notwendigen Module variieren.


Profil

Klick 60 oder Pro Textil 46
Klick 74 oder Pro Textil 66
Pro Textil 100
Spannrahmen ecoled
Anlagen tiefer 180 mm

LED-Modul

3SLN120W
3SLN120W
3SLN120PW
3SLN120Wbox
3SLN120Wbox

Anzahl Module

30 Stk.
25 Stk.
16 Stk.
9 Stk.
6 Stk.

Leistung

23 W
19 W
19 W
32 W
22 W

Lichtstrom

3150 lm
2625 lm
2400 lm
4050 lm
2700 lm

Hier steht Ihnen außerdem ein Tool zur Berechnung der benötigten Module zum Download bereit.

Beispiele für Ausleuchtung aus der Rückwand

Leuchtkasten aus Leuchtkastenprofil

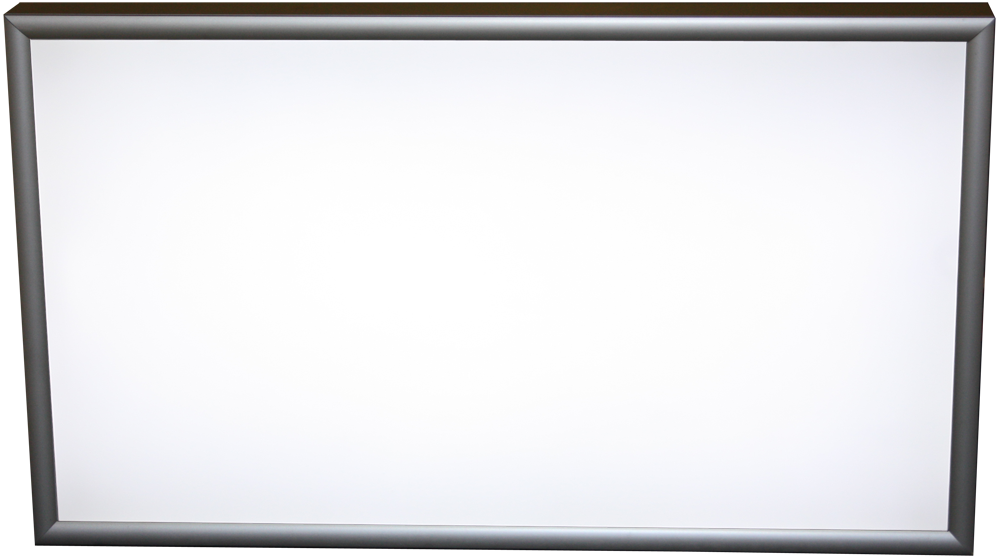

Leuchtkasten aus Leuchtkastenprofil, angeschaltet

Leuchtkasten aus Leuchtkastenprofil Klick 74
(ca. 1000 mm x 600 mm x 74 mm)
Ausgeleuchtet mit drei Reihen à fünf LED-Modulen 3SLN120W.

Bewegen Sie die Maus zum Licht „einschalten“ über die Leuchtkästen.

Leuchtkasten aus Spannrahmen

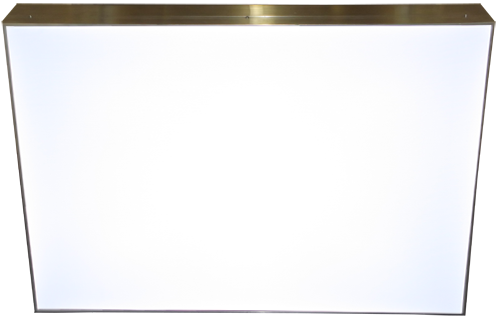

Leuchtkasten aus Spannrahmen, angeschaltet

Leuchtkasten aus Spannrahmen ecoled
(ca. 1000 mm x 800 mm x 135 mm)
Die Ausleuchtung erfolgt über zwei Reihen à drei LED-Module 3SLN120Wbox.
