Pylonensystem PRO 2000

Das Pylonprofilsystem PRO 2000 gestattet neben der Fertigung von Pylonen bis 6 m Höhe auch die von Aufstellern, Leuchtdisplays und Schaukästen. Durch Kombinationen unterschiedlicher Profile lassen sich unterschiedliche Finalprodukte herstellen. Die Standsicherheit von Pylonen wird durch handelsübliche Stahlprofile erreicht, die von den Pylonprofilen umschlossen werden.

Galerie

Pylon aus Universal-Profil

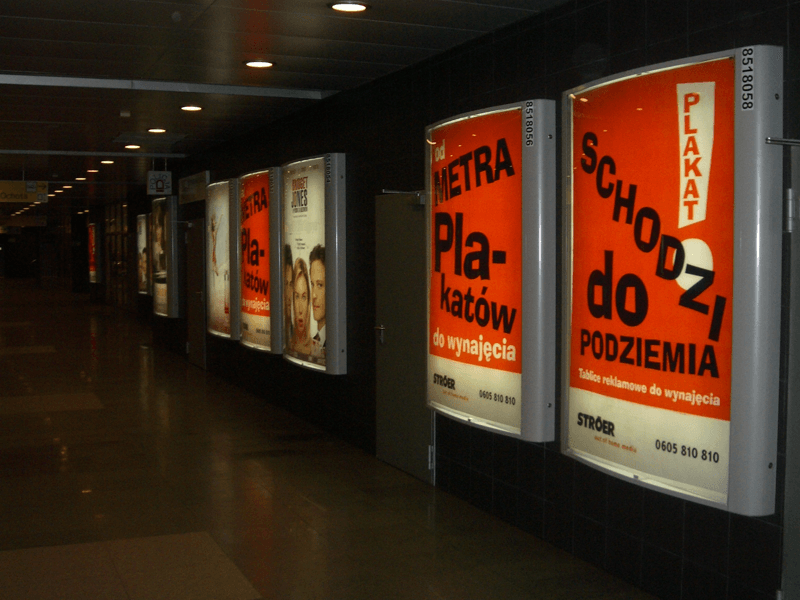

City-Lights aus Universal-Profil

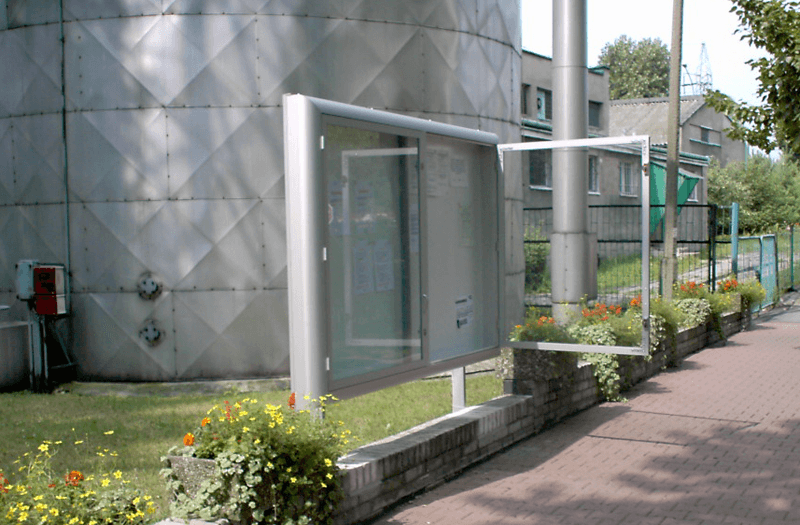

Schaukasten aus Pylonprofilen und Schaukasten-System ProCase

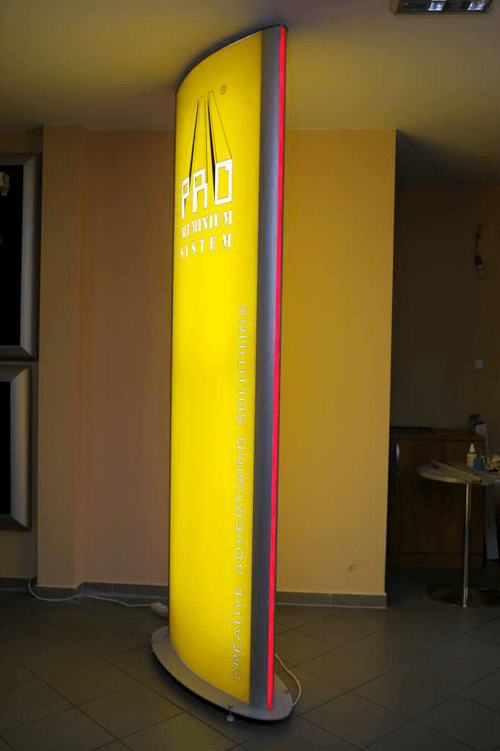

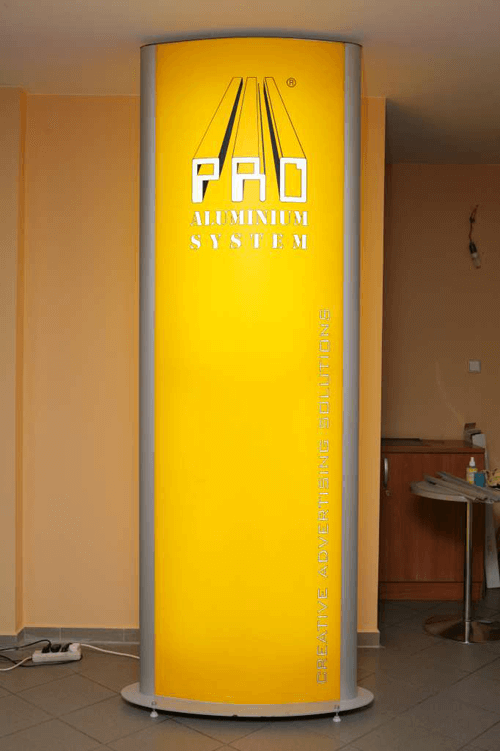

doppelseitiger, beleuchteter Pylon aus Ellipsprofil
doppelseitiger, beleuchteter Pylon

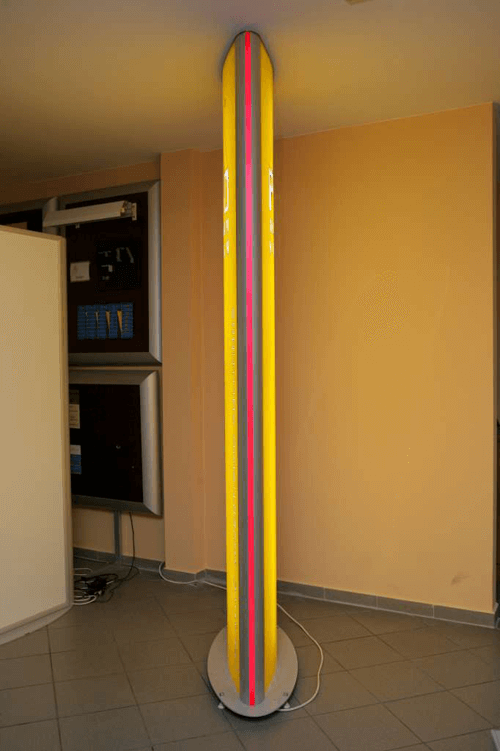

beidseitiger, beleuchteter Pylon

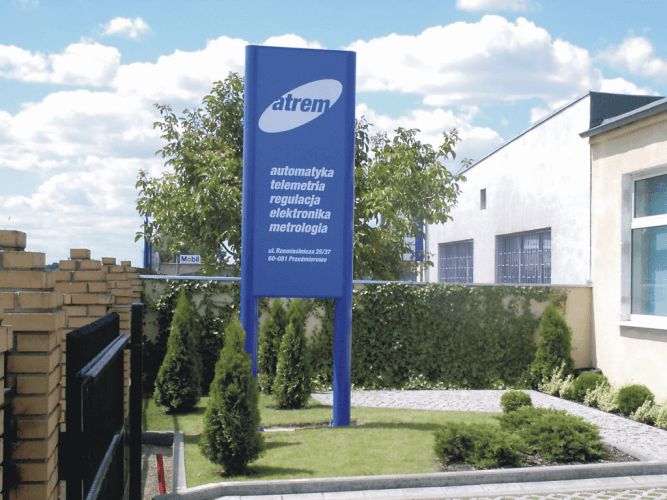

einseitiger Pylon

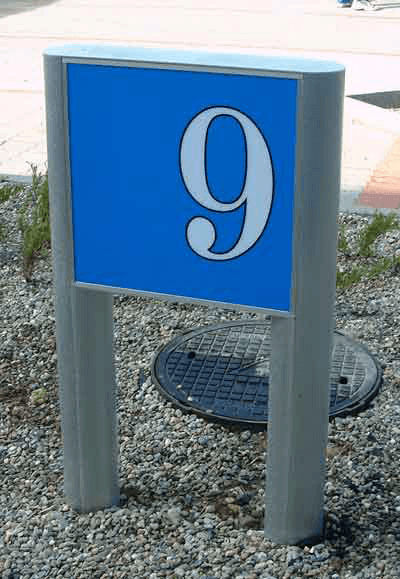

Hausnummer
Rondo 135
Pylon aus Rondo 180 mm

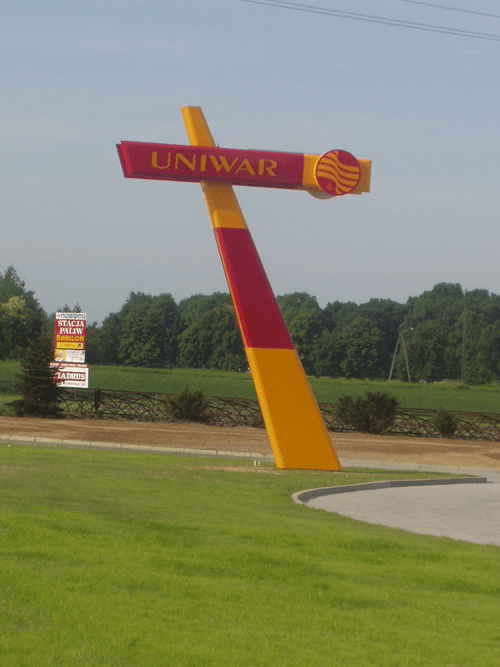

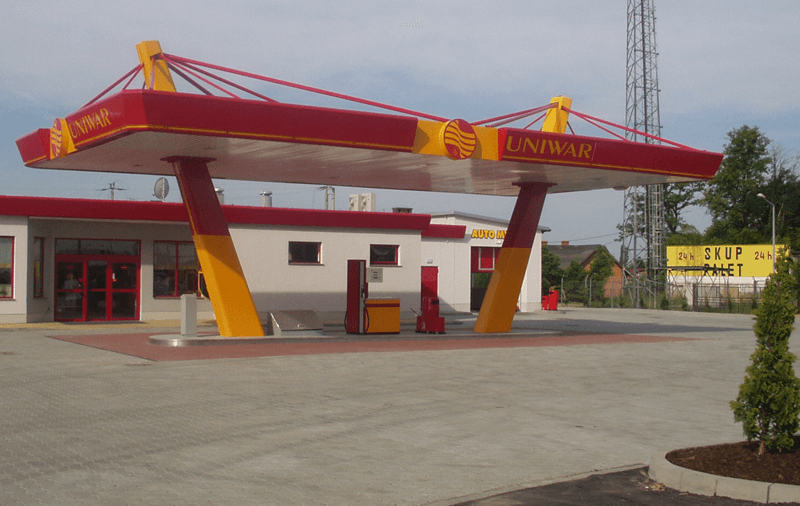

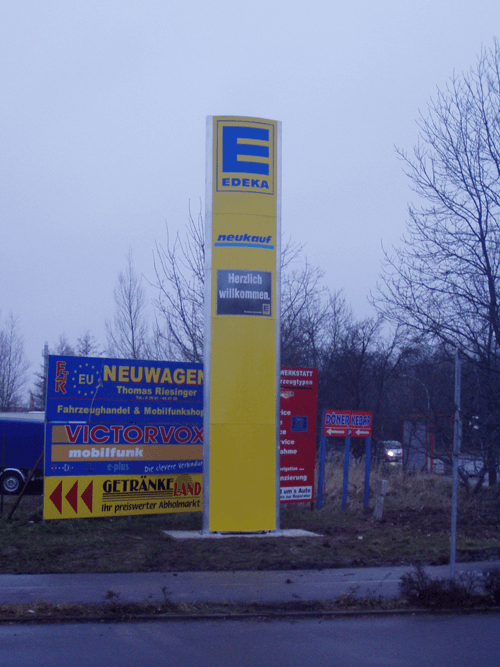

Tankstelle mit Pylonprofil
Pylonprofil

Rondo

Pylonprofil Rondo
Details

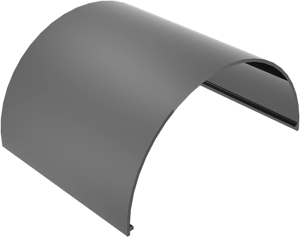

Rondo ist ein halbrundes Abdeckprofil im Durchmesser 135 oder 180 mm.
Beide Abdeckprofile werden durch das Grundprofil uni gehalten. Letzteres wird an einer Tragkonstruktion aus Stahl oder Aluminium abschnittsweise befestigt.
Dieses Konstruktionsprinzip erlaubt sowohl die Fertigung von Rundpfosten - durch die Verbindung zweier Grundprofile und den Abschluss mit den Abdeckprofilen - als auch die verdeckte Befestigung von Leuchtkästen, Vitrinen, Spanntuchanlagen und ähnlichem in Pylonen.

Ovalex

Pylonprofil Ovalex
Details

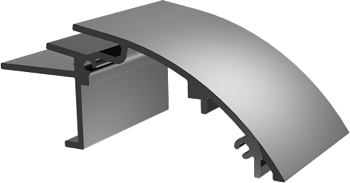

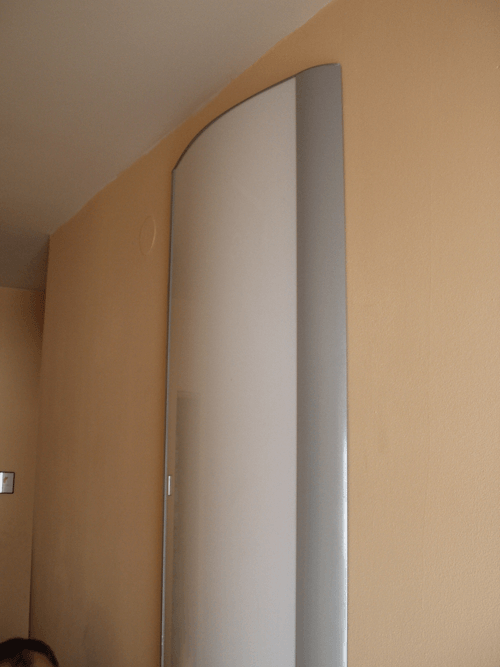

Das Ellips-Profil „Ovalex“ ist ein Halbprofil und dient der Fertigung elliptisch geformter Pylone oder gewölbter Wandschilder.
Die notwendige Standsicherheit von Pylonen wird durch handelsübliche Aluminium- oder Stahlprofile erreicht, die von jeweils zwei Halbprofilen umschlossen werden.
Dabei können letztere auf Berührung gesetzt werden, wodurch spitz zulaufende elliptische Pylone möglich werden; oder sie können auf Abstand gesetzt werden, was das Einbringen einer seitlichen Beleuchtung zulässt.
Die entstehende Nut kann mit einem farbigem Acrylstreifen abgedeckt werden.

Universal-Profil

Pylonprofil Universal
Details

Das Universal-Profil dient vor allem dem Bau von Konstruktionen, bei denen ein abgerundeter Kantenabschluss erwünscht ist (z.B. bei Schaukästen, Leuchtkästen oder City-Lights).
Des weiteren kann es in Verbindung mit einer Tragkonstruktion (ähnlich wie beim Ellips-Profil) für die Fertigung von Pylonen mit elliptischer Gestalt verwendet werden. Es ist somit sehr universell einsetzbar.

Artikelnummern

Abdeckung Rondo 135 mm
(wird auf Grundprofil uni aufgeklippt / Profillänge 6 m)

RR 23135

Abdeckung Rondo 135

Abdeckung Rondo 180 mm
(wird auf Grundprofil uni aufgeklippt / Profillänge 6 m)

RR 23180

Abdeckung Rondo 180

Grundrofil uni
(jeweils zwei Abschnitte werden an einem Rechteckpfosten befestigt und tragen so die Abdeckungen Rondo / Profillänge 6 m)

PRN 1581

Grundrofil uni

Abschlusskappe 135 mm
(PVC)

PP 02135

Abschlusskappe 135

Abschlusskappe 180 mm
(PVC)

PP 02180

Abschlusskappe 180

Klemmprofil für Pylone mit gewölbten Flächen
(Profillänge 6 m)

PP 25033

Klemmprofil, gewölbt

Klemmprofil für Pylone mit geraden Flächen
(Profillänge 6 m)

PRL 1262

Klemmprofil, gerade

Universalprofil
(Profillänge 6 m)

PU 26076

Universalprofil

Ellips-Profil
(Profillänge 6 m)

PO 28100

Ellips-Profil
